Produktbeschreibung
Highlights
- FĂĽr das Arbeiten mit V-Mount Akku
- Beinhaltet Adapterplatte, Doppelstangenklemme 15 mm Durchmesser, SechskantschlĂĽssel, und vier Schrauben
- Aluminiumlegierung
SmallRig 3498B V-Mount Batterieadapter- Platte
Speziell entwickelt um Kamera-Rigs mit zusätzlicher Energie zu versorgen – ideal für professionelle Film- und Videoproduktionen.

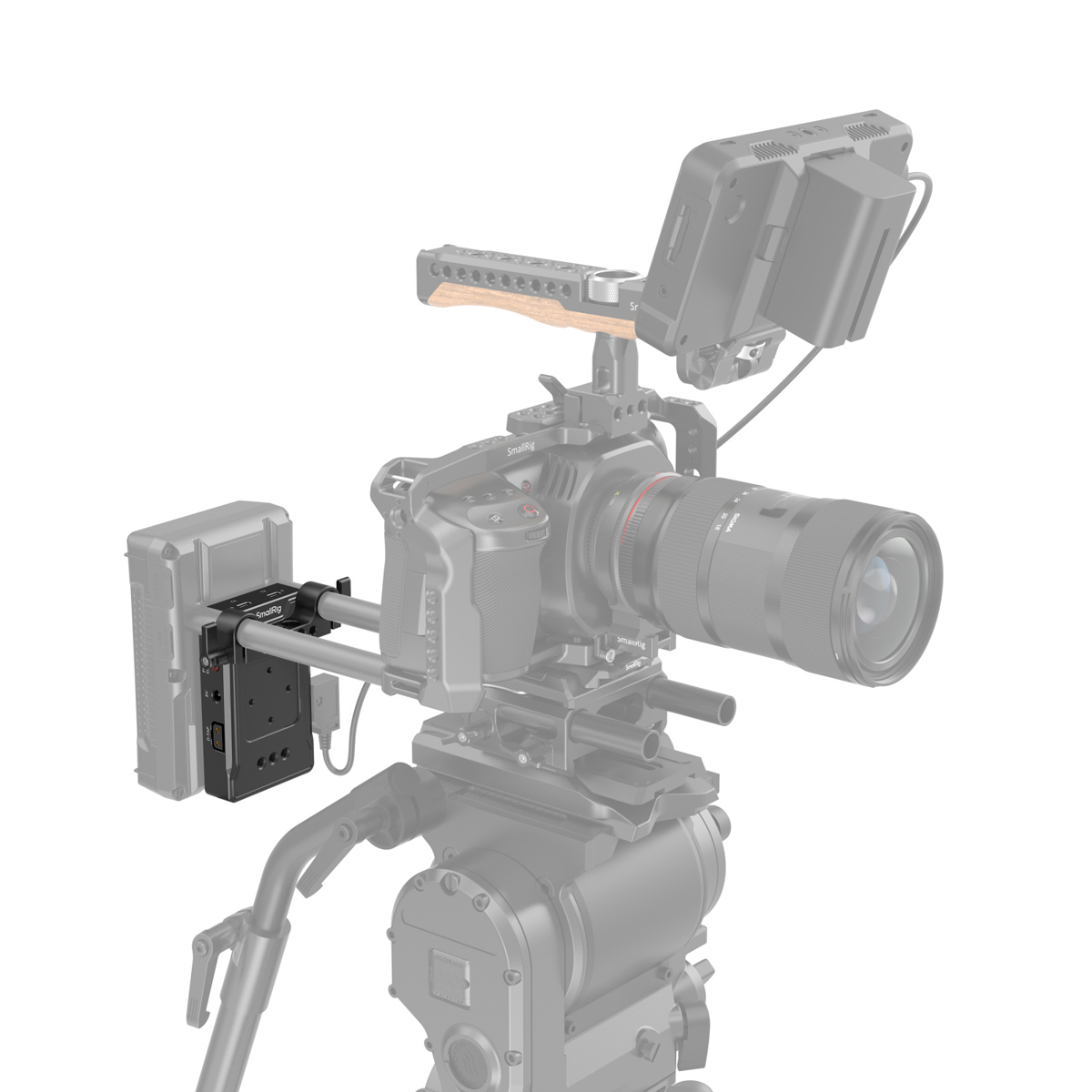

Die SmallRig V-Mount Akkuadapterplatte (Basisversion) mit Doppelstangenklemme 3498B lässt sich schnell an einem 15-mm-Stangensystem befestigen. Diese Akkuadapterplatte verfügt über eine Standard-V-Mount-Verriegelung, die mit den meisten V-Mount-Akkus kompatibel ist. Sie verfügt über sechs 1/4"-20-Gewindebohrungen und zehn M4-Gewindebohrungen auf der Rückseite sowie fünf 1/4"-20-Gewindebohrungen an Ober- und Unterseite, die die Befestigung einer Doppelstangenklemme und weiteren Zubehörs ermöglichen.
Es verfügt über zwei USB-C-Ein-/Ausgänge (max. 65 W) mit PD-Protokollunterstützung und einen USB-A-Ausgang mit QC-Protokoll für schnelles Laden und Entladen. Zusätzlich bietet es zwei D-Tap-Ein-/Ausgänge (14,8 V) und zwei DC-Ausgänge (DC5521 8 V x 1 / DC5525 12 V x 1) für vielseitige Stromversorgungslösungen. Die Betriebs- und Lademodus-Anzeigen zeigen den Betriebsstatus an und ob Schnell- oder Langsamladen aktiv ist. Mit dem Ein-/Ausschalter können mehrere Ports gleichzeitig gesteuert werden. Die Adapterplatte besteht aus einer hochfesten Aluminiumlegierung und bietet so robuste Haltbarkeit und hervorragende Wärmeableitung.
Zertifizierungen: FCC, CE, ISED, RoHS
Hinweise
-
Verwenden Sie es nicht in einer feuchten Umgebung, um KurzschlĂĽsse zu vermeiden.
-
Wenn die Kontrollleuchte weiterhin blinkt, bedeutet dies, dass die Betriebstemperatur 65 °C überschreitet. Bitte stellen Sie die Nutzung ein.
-
Bitte lassen Sie das Produkt nicht fallen und verwenden Sie es nicht bei hohen Temperaturen oder wenn ein Kurzschluss auftritt.
Funktionsbeschreibung
- USB-C Lade-/Entladeanzeigeleuchte: Orangefarbenes Licht: Langsames Laden/Entladen
- Blaues Licht: Schnelles Laden/Entladen
- Betriebsanzeige:Licht an: Eingeschaltet
- Licht aus: Ausgeschaltet
- Blinklicht: Betriebstemperatur übersteigt 60 °C / 140 °F
- Ein-/Ausschalter: Einschalten: Tippen Sie auf die Schaltfläche
- Ausschalten: DrĂĽcken Sie die Taste 2 Sekunden lang
- USB-C-, D-Tap- und DC-Ausgang nach dem Ausschalten nicht verfĂĽgbar; D-Tap- und USB-C-Eingang nach dem Ausschalten verfĂĽgbar
Produktmerkmale
- Standard-V-Mount, kompatibel mit den meisten V-Mount-Batterien
- Zwei USB-C-Ein-/Ausgangsanschlüsse (max. 65 W) unterstützen PD-Protokolle und ermöglichen die Stromversorgung von Mobiltelefonen, Bildsendern usw
- D-Tap- (14,8 V x 2) und DC-StromanschlĂĽsse (8 V x 1 / 12 V x 1)
- Schnelle Montage auf einem 15-mm-Stangensystem mithilfe der doppelten 15-mm-Stangenklemme
- Mehrere 1/4"-20-Gewindelöcher zum Anbringen einer Doppelstangenklemme und anderem Zubehör
Technische Daten
- Produktabmessungen: 132 Ă— 108 Ă— 31,5 mm
- Produktgewicht: 290 ± 10 g
- Material: Aluminiumlegierung
- Akkukompatibilität: V-Mount Akku
- Doppelstangendurchmesser: 15 mm (fĂĽr 15 mm LWS-Stangensystem)
- Batteriespannung: 11,0 V – 16,8 V
- Nennkapazität der Batterie: 3500 mAh – 20000 mAh / 14,8 V (nominal)
- Abschaltspannung: 11,2 V
- Eingangsspannung (max.): 16,8 V
- Arbeitsleistung (max.): ≤ Batterieleistung (abhängig von der Batteriekapazität)
- Maximale Gesamtleistung: Entladung: 245 W (max.)
- D-Tap-Eingangs-/Ausgangsstrom (max.): 10 A (max.)
- D-Tap Nenn-Eingangs-/Ausgangsstrom: 5A
- D-Tap-Ausgangsspannung: 11,0 V – 16,8 V
- USB-C-Ausgangsleistung: 100 W (max.)
- USB-C1/C2-Eingang: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 3 A, 15 V ⎓ 3 A, 20 V ⎓ 2,25 A, 20 V ⎓ 3,25 A, 12 V ⎓ 2 A, 5 V ⎓ 1,5 A, 3,3–20 V ⎓ 3 A, 5 V ⎓ 2,4 A; 65 W (max.)
- USB-C1/C2-Ausgang: 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 3 A, 15 V ⎓ 3 A, 20 V ⎓ 2,25 A, 20 V ⎓ 3,25 A, 12 V ⎓ 2 A, 5 V ⎓ 1,5 A, 3,3–20 V ⎓ 3 A, 5 V ⎓ 2,4 A; 65 W (max.)
- USB-C-Eingangs-/Ausgangsprotokolle: PD3.0 / QC2.0 / QC3.0 / PPS / AFC / DCP-1.5A / APPLE-2.4A
- DC1-Ausgang: 8 V / 3 A (max.)
- DC2-Ausgang: 12 V / 3 A (max.)
- DC-Überstromschutz: ≥4,0 A
(*) Der Lade-/Entladestrom ist abhängig von den Spezifikationen des Adapters und des Akkus.
Bewertungen
Lieferumfang
- Adapterplatte
- Doppelstangenklemme 15 mm Durchmesser
- SechskantschlĂĽssel
- Vier Schrauben
